  5. A108

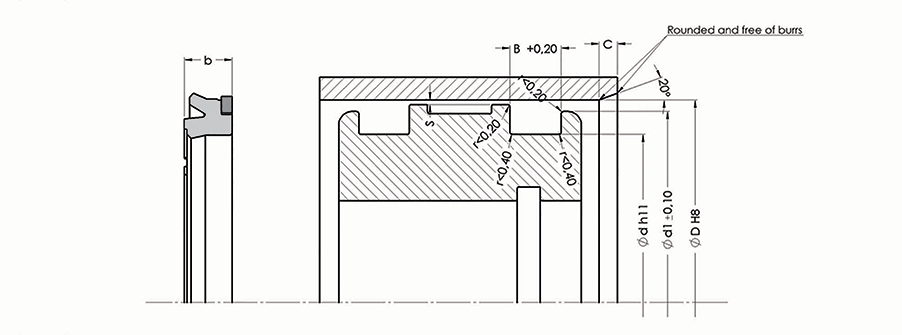

ALP NO DIMENSION Ød ØD B C Ød1
A108-040 PU 40X25X11 25 40 11 4 35
A108-045 PU 45X30X11 30 45 11 4 40
A108-050 PU 50X35X11 35 50 11 4 45
A108-055 PU 55X40X11 40 55 11 4 50
A108-060 PU 60X45X11 45 60 11 4 55
A108-063 PU 63X48X10 48 63 10 4 58
A108-063/1 PU 63X50X10 50 63 10 4 60
A108-065 PU 65X50X11 50 65 11 4 60
A108-070 PU 70X50X13 50 70 13 5 64
A108-070/1 PU 70X55X10 55 70 10 4 64
A108-075 PU 75X55X13 55 75 13 5 69
A108-080 PU 80X60X13 60 80 13 5 74
A108-085 PU 85X70X9,3 70 85 9.3 5 79
A108-090 PU 90X70X13 70 90 13 5 84
A108-100/1PU 100X85X10 85 100 10 5 95
A108-100/2 PU 100X80X12,5 80 100 12.5 5 94
A108-100PU 100X80X13 80 100 13 5 94
A108-110 PU 110X90X13 90 110 13 5 104
A108-110/1 PU 110X80X19 80 110 19 7.5 104
A108-120 PU 120X100X13 100 120 13 5 114
A108-125 PU 125X100X16,2 100 125 16.2 6.5 119
A108-130 PU 130X110X12,5 110 130 12.5 6.5 124
A108-140 PU 140X115X15 115 140 15 6.5 134
A108-150 PU 150X120X19 120 150 19 8 144
A108-160 PU 160X145X12 145 160 12 6.5 154
A108-170 PU 170X155X12 155 170 12 6.5 164

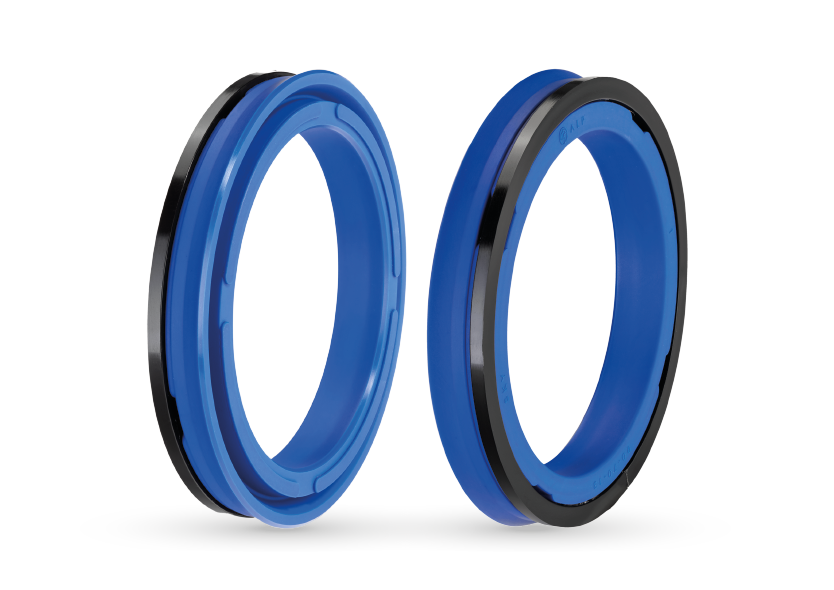

نوترینگ های A108 ، که با لبه آب بندی بیرونی کم طراحی شده اند، برای استفاده در کاربردهای پیستونی تولید می شوند.


این دستگاه با کانال های ویژه جلوگیری از فشار هیدرواستاتیک و حلقه پشتیبانی POM که استحکام تسلیم را افزایش می دهد، عملکرد و عمر کاری بالایی را ارائه می دهد.


داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -40/+100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 92 PU/POM
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) PU
  فشار
یکصد 150 250 400
حداکثر (میلی متر) 1.0 0.8 0.7 0.6
