ALP NO DIMENSION Ød ØD b B C
A162-020 PU 20X28X5,3 20 28 5.3 6.3 3
A162-022 PU 22X30X7 22 30 7 8 3
A162-022/1 PU 22X30X5,3 22 30 5.3 6.3 3
A162-025 PU 25X33X5,3 25 33 5.3 6.3 3
A162-028 PU 28X38X7 28 38 7 8 4
A162-031 PU 31,75X38,1X6,35 31.75 38.1 6.35 7.35 3
A162-032 PU 32X42X7 32 42 7 8 4
A162-035 PU 35X50X9,5 35 50 9.5 10.5 5
A162-036 PU 36X46X7 36 46 7 8 4.5
A162-037 PU 37X47X8 37 47 8 9 4
A162-038 PU 38,1X47,625X6,35 38.1 47.625 6.35 7.35 4
A162-040 PU 40X55X9,5 40 55 9.5 10.5 5
A162-040/1 PU 40X50X7,3 40 50 7.3 8.3 4
A162-040/2 PU 40X55X11,4 40 55 11.4 12.4 5
A162-040/3 PU 40X50X10 40 50 10 11 4
A162-042 PU 42X51X10 42 51 10 11 4
A162-044 PU 44,45X57,15X9,52 44.45 57.15 9.52 10.52 4.5
A162-044/1 PU 44,45X60,32X9,52 44.45 60.32 9.52 10.52 5.5
A162-045 PU 45X60X11,4 45 60 11.4 12.4 5
A162-045/1 PU 45X55X7 45 55 7 8 4
A162-045/2 PU 45X55X10 45 55 10 11 4
A162-045/3 PU 45X57X12 45 57 12 13 4.5
A162-046 PU 46X56X10 46 56 10 11 4
A162-050 PU 50X65X11,4 50 65 11.4 12.4 5
A162-050/1 PU 50,8X60,32X9,52 50.8 60.32 9.52 10.52 4
A162-050/2 PU 50,8X63,5X9,525 50.8 63.5 9.525 10.525 4.5
A162-050/3 PU 50X70X10 50 70 10 11 6
A162-050/4 PU 50X60X7,3 50 60 7.3 8.3 4
A162-052 PU 52X62X10 52 62 10 11 4
A162-055 PU 55X70X11,4 55 70 11.4 12.4 5
A162-055/1 PU 55X68X13 55 68 13 14 4.5
A162-055/2 PU 55X65X12 55 65 12 13 4
A162-055/3 PU 55X68X12 55 68 12 13 4.5
A162-056 PU 56X71X11,5 56 71 11.5 12.5 5
A162-057 PU 57,15X69,85X9,52 57.15 69.85 6.52 10.52 4.5
A162-060 PU 60X75X11,4 60 75 11.4 12.4 5
A162-060/1 PU 60X73X13 60 73 13 14 4.5
A162-060/2 PU 60X75X7,5 60 75 7.5 8.5 5
A162-063 PU 63,5X76,2X9,52 63.5 76.2 9.52 10.52 4.2
A162-063/1 PU 63X78X11,5 63 78 11.5 12.5 5
A162-063/2 PU 63X75X8,7 63 75 8.7 9.7 4.5
A162-065 PU 65X78X10 65 78 10 11 4.5
A162-065/1 PU 65X80X9 65 80 9 10 5
A162-065/2 PU 65X80X11,5 65 80 11.5 12.5 5
A162-068 PU 68X78X12 68 78 12 13 4
A162-070 PU 70X85X11,4 70 85 11.4 12.4 5
A162-070/1 PU 70X83X10 70 83 10 11 4.5
A162-070/2 PU 70X85X9 70 85 9 10 5
A162-070/3 PU 70X80X12 70 80 12 13 4
A162-070/4 PU 70X88X10 70 88 10 11 5.5
A162-070/5 PU 70X85X12 70 85 12 13 5
A162-070/6 PU 70X82X12 70 82 12 13 4.5
A162-075 PU 75X88X10 75 88 10 11 4.5
A162-076 PU 76,2X92,7X12,7 76.2 92.7 12.7 13.7 5.5
A162-076/2 PU 76,2X88,9X9,52 76.2 88.9 9.52 10.52 4.5
A162-080 PU 80X95X11,4 80 95 11.4 12.4 5
A162-080/1 PU 80X93X10 80 93 10 11 4.5
A162-080/2 PU 80X95X9 80 95 9 10 5
A162-080/3 PU 80X95X12 80 95 12 13 5
A162-082 PU 82,55X95,25X9,52 82.55 92.25 9.52 10.52 4.5
A162-085 PU 85X100X10 85 100 10 11 5
A162-085/1 PU 85X105X15 85 105 15 16 6
A162-085/2 PU 85X100X12 85 100 12 13 5
A162-085/3 PU 85X100X11,5 85 100 11.5 12.5 5
A162-085/3 PU 85X100X11,5 85 100 11.5 12.5 5
A162-088 PU 88,9X101,6X9,52 88.9 101.6 9.52 10.52 4.5
A162-090 PU 90X105X11,4 90 105 11.4 12.4 5
A162-090/1 PU 90X105X10 90 105 10 11 5
A162-090/2 PU 90X110X17 90 110 17 18 6
A162-090/3 PU 90X110X14,5 90 110 14.5 15.5 6
A162-095 PU 95X110X10 95 110 10 11 5
A162-095/1 PU 95X115X15 95 115 15 16 6
A162-095/2 PU 95X115X13,5 95 115 13.5 14.5 6
A162-095/3 PU 95X110X12 95 110 12 13 5
A162-095/4 PU 95X110X11,5 95 110 11.5 12.5 5
A162-100 PU 100X120X14,5 100 120 14.5 15.5 6
A162-100/1 PU 100X115X10 100 115 10 11 5
A162-100/2 PU 100X120X13,5 100 120 13.5 14.5 6
A162-100/3 PU 100X115X11,5 100 115 11.5 12.5 5
A162-101 PU 101,6X114,3X14,28 101.6 114.3 14.28 15.28 4.5
A162-101/1 PU 101,6X117,47X14,27 101.6 117.47 14.27 15.27 5.5
A162-105 PU 105X120X12 105 120 12 13 5
A162-110 PU 110X130X12 110 130 12 13 6
A162-110/1 PU 110X125X12 110 125 12 13 5
A162-110/2 PU 110X130X14,5 110 130 14.5 15.5 6
A162-110/3 PU 110X130X15,5 110 130 15.5 16.5 6
A162-110/4 PU 110X130X10 110 130 10 11 6
A162-110/5 PU 110X130X13 110 130 13 14 6
A162-110/6 PU 110X125X13 110 125 13 14 5
A162-115 PU 115X135X14,5 115 135 14.5 15.5 6
A162-115/1 PU 115X135X16 115 135 16 17 6
A162-119 PU 119X139X15 119 139 15 16 6
A162-120 PU 120X140X12 120 140 12 13 6
A162-120/1 PU 120X140X14,5 120 140 14.5 15.5 6
A162-125 PU 125X145X14,5 125 145 14.5 15.5 6
A162-127 PU 127X146,05X15,87 127 146.05 15.87 16.87 6
A162-130 PU 130X150X14,5 130 150 14.5 15.5 6
A162-135 PU 135X155X15 135 155 15 16 6
A162-139 PU 139,7X152,4X14,28 139.7 152.4 14.28 15.28 4.5
A162-140 PU 140X160X14,5 140 160 14.5 15.5 6
A162-145 PU 145X165X15 145 165 15 16 6
A162-150 PU 150X160X14,5 150 160 14.5 15.5 4
A162-150/1 PU 150X170X14,5 150 170 14.5 15.5 6
A162-152 PU 152,4X171,45X15,87 152.4 171.45 15.87 16.87 6
A162-160 PU 160X180X14,5 160 180 14.5 15.5 6
A162-160/1 PU 160X180X16 160 180 16 17 6
A162-160/2 PU 160X185X19 160 185 19 20 7
A162-170 PU 170X195X19,5 170 195 19.5 20.5 7
A162-180 PU 180X205X15 180 205 15 16 7
A162-180/1 PU 180X205X19 180 205 19 20 7
A162-200 PU 200X225X19 200 225 19 20 7

به دلیل لبه آب بندی دوطرفه و حلقه پشتیبانی POM، آب بندی کاملی را در کاربردهای سنگین فراهم می کند.

NBR O-Ring استفاده شده حداکثر سفتی را حتی در فشارهای بسیار کم تضمین می کند.

به دلیل مواد PU ویژه سری با استحکام بالا، می توان آن را در کاربردهای سنگین استفاده کرد.



داده های تکنیکی
فشار عملیاتی 600 بار
دمای عملیاتی -30 / + 100 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 95 PU / POM / 70 NBR
نوع سیال روغن های معدنی

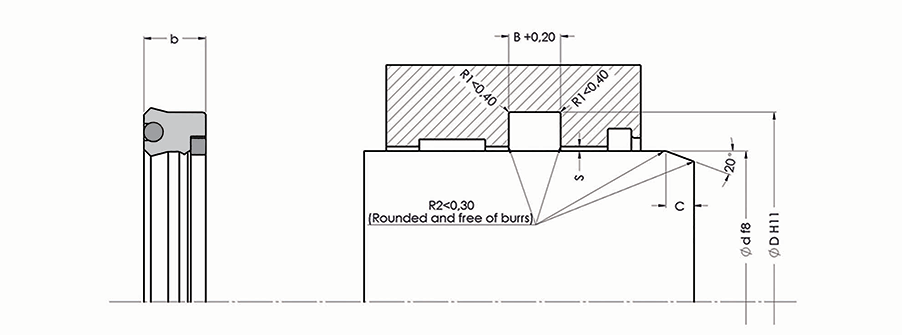

زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400 500
حداکثر S (mm) 1.0 0.8 0.6 0.4
