ALP NO DIMENSION Ød ØD B C
A120-008 8X18X18.5 8 18 18.5 4
A120-010 10X20X18.5 10 20 18.5 4
A120-012 12X22X18.5 12 22 18.5 4
A120-013 13.5X25X16.5 13.5 25 16.5 4
A120-014 14X24X18,5 14 24 18.5 4
A120-015 15X25X18,5 15 25 18.5 4
A120-015/1 15X32X25 15 32 25 6
A120-016 16X26X18,5 16 26 18.5 4
A120-018 18X28X18,5 18 28 18.5 4
A120-018/1 18X32X23,5 18 32 23.5 4
A120-018/2 18X32X18,5 18 32 18.5 4
A120-020 20X30X18,5 20 30 18.5 4
A120-020/1 20X32X22,5 20 32 22.5 4
A120-022 22X32X18,5 22 32 18.5 4
A120-022/1 22X34X22,5 22 34 22.5 4
A120-025 25X37X22,5 25 37 22.5 4
A120-025/1 25X40X22,5 25 40 22.5 6
A120-028 28X40X22,5 28 40 22.5 4
A120-028/1 28X43X22,5 28 43 22.5 6
A120-030 30X42X22,5 30 42 22.5 4
A120-030/1 30X45X22,5 30 45 22.5 6
A120-030/2 30X50X37 30 50 37 6
A120-030/3 30X50X22,5 30 50 22.5 6
A120-032 32X44X22,5 32 44 22.5 4
A120-032/1 32X47X22,5 32 47 22.5 6
A120-035 35X47X22,5 35 47 22.5 4
A120-035/1 35X50X22,5 35 50 22.5 6
A120-035/2 35X45X21,78 35 45 21.78 4
A120-036 36X48X22,5 36 48 22.5 4
A120-036/1 36X51X22,5 36 51 22.5 6
A120-040 40X52X22,5 40 52 22.5 4
A120-040/1 40X55X22,5 40 55 22.5 6
A120-040/2 40X55X25 40 55 25 6
A120-040/3 40X56X22,5 40 56 22.5 6
A120-042 42X54X22,5 42 54 22.5 4
A120-042/1 42X57X22,5 42 57 22.5 6
A120-045/1 45X65X22,5 45 65 22.5 6
A120-045/2 45X65X27,5 45 65 27.5 6
A120-045/3 45X62X26 45 62 26 6
A120-047 47X65X33 47 65 33 6
A120-048 48X63X22,5 48 63 22.5 6
A120-048/1 48X60X25 48 60 25 4
A120-050 50X65X22,5 50 65 22.5 6
A120-050/1 50X70X30 50 70 30 6
A120-055 55X70X22,5 55 70 22.5 6
A120-055/1 55X75X30 55 75 30 6
A120-055/2 55X67X24 55 67 24 4
A120-056 56X71X22,5 56 71 22.5 6
A120-056/1 56X76X37 56 76 37 6
A120-056/2 56X72X49 56 72 49 6
A120-060 60X75X22,5 60 75 22.5 6
A120-060/1 60X80X37 60 80 37 6
A120-060/3 60X85X37 60 85 37 8
A120-063 63X78X22,5 63 78 22.5 6
A120-063/1 63X83X37 63 83 37 6
A120-063/2 63,5X78X40 63.5 78 40 6
A120-065 65X80X22,5 65 80 22.5 6
A120-065/1 65X85X40 65 85 40 6
A120-070 70X85X22,5 70 85 22.5 6
A120-070/1 70X90X40 70 90 40 6
A120-070/2 70X100X45 70 100 45 8
A120-070/3 70X95X40 70 95 40 8
A120-075 75X90X22,5 75 90 22.5 6
A120-075/1 75X95X40 75 95 40 6
A120-075/2 75X87X25 75 87 25 4
A120-075/3 75X100X34 75 100 34 8
A120-080 80X95X22,5 80 95 22.5 6
A120-080/1 80X100X40 80 100 100 6
A120-085 85X100X22,5 85 100 22.5 6
A120-085/1 85X105X40 85 105 40 6
A120-090 90X105X22,5 90 105 22.5 6
A120-090/1 90X110X40 90 110 40 6
A120-090/2 90X110X26 90 110 26 6
A120-090/3 90X110X22,5 90 110 22.5 6
A120-090/4 90X105X23,7 90 105 23.7 6
A120-095 95X120X50 95 120 50 8
A120-100 100X115X30 100 115 30 6
A120-100/1 100X120X40 100 120 40 6
A120-105 105X120X30 105 120 30 6
A120-105/1 105X125X40 105 125 40 6
A120-105/2 105X130X40 105 130 40 8
A120-110 110X125X30 110 125 30 6
A120-110/1 110X130X40 110 130 40 6
A120-115 115X130X30 115 130 30 6
A120-115/1 115X140X46 115 140 46 8
A120-115/2 115X135X30 115 135 30 6
A120-115/3 115X140X40 115 140 40 8
A120-120 120X140X49 120 140 49 6
A120-120/1 120X145X46 120 145 46 8
A120-125 125X140X34 125 140 34 6
A120-125/1 125X150X46 125 150 46 8
A120-130 130X155X42,5 130 155 42.5 8
A120-135 135X160X55 135 160 55 8
A120-135/1 135X160X40 135 160 40 8
A120-135/2 135X160X50 135 160 50 8
A120-140 140X155X34 140 155 34 6
A120-140/1 140X165X46 140 165 46 8
A120-150 150X170X40 150 170 40 6
A120-150/1 150X180X60 150 180 60 8
A120-160 160X180X40 160 180 40 6
A120-160/1 160X190X60 160 190 60 8
A120-160/2 160X190X50 160 190 50 8
A120-165 165X195X50,5 165 195 50.5 8
A120-180 180X200X40 180 200 40 6
A120-180/1 180X210X60 180 210 60 8
A120-190 190X220X42 190 220 42 8
A120-200 200X220X40 200 220 40 6
A120-200/1 200X230X60 200 230 60 8
A120-210 210X240X50 210 240 50 8
A120-215 215X245X41 215 245 41 8
A120-220 220X250X60 220 250 60 8
A120-225 225X250X42,5 225 250 42.5 8
A120-230 230X260X58 230 260 58 8
A120-240 240X270X60 240 270 60 8
A120-240/1 240X260X46 240 260 46 6
A120-250 250X270X42 250 270 42 6
A120-280 280X310X60 280 310 60 8
A120-320/1 320X360X46 320 360 46 12
A120-420 420X460X80 420 460 80 12

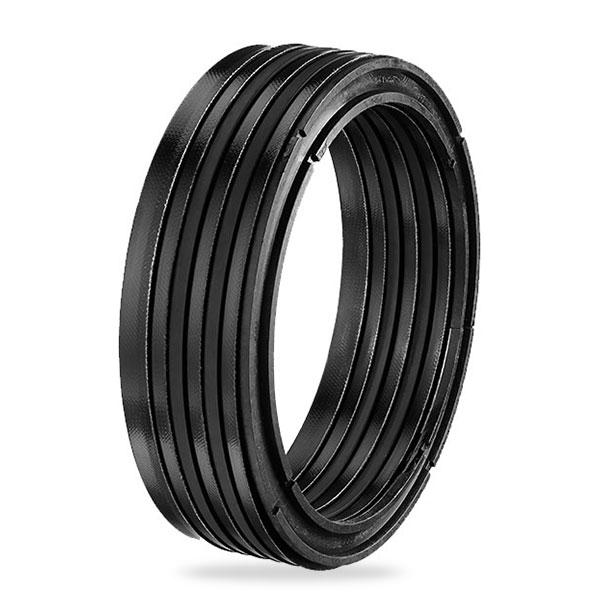

این یک ابزار آب بندی است که از ترکیب سرآستین های V شکل به دست آمده از اعمال NBR روی پارچه پنبه ای و قالب گیری آن پس از شکل گیری از قبل تشکیل می شود.

در مجموع از 7 قطعه تشکیل شده است که شامل 1 کاف جلوی POM، 3 کاف وسط پارچه ای NBR، 2 کاف میانی NBR و 1 کاف پشتی NBR پارچه ای است.

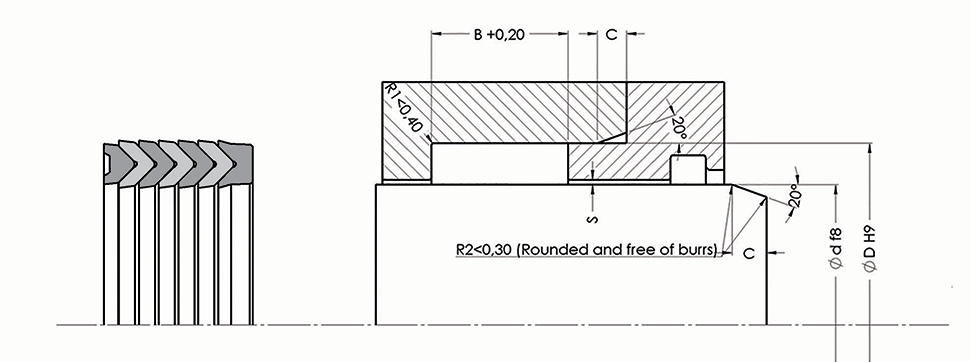

بسته‌بندی‌های A120 برای استفاده در کاربردهای گلو است که توصیه می‌شود در یک کانال از نوع اسپلیت نصب شوند.

این واقعیت که ارتفاع B داکت نوع اسپلیت به میزان 7.5 درصد از ارتفاع کل بسته بندی تنظیم می شود، سهولت استفاده را فراهم می کند. سفت کردن بیش از حد آستین های بسته بندی در هنگام مونتاژ توصیه نمی شود زیرا باعث ایجاد نیروهای اصطکاک بالایی می شود.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 90 NBR / NBR با پارچه / POM
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16 میکرومتر
فضای بازده (حداکثر)
فشار عملیاتی  S (mm)
P≤350 0.45
350<P≤600 0.25
