  5. A301

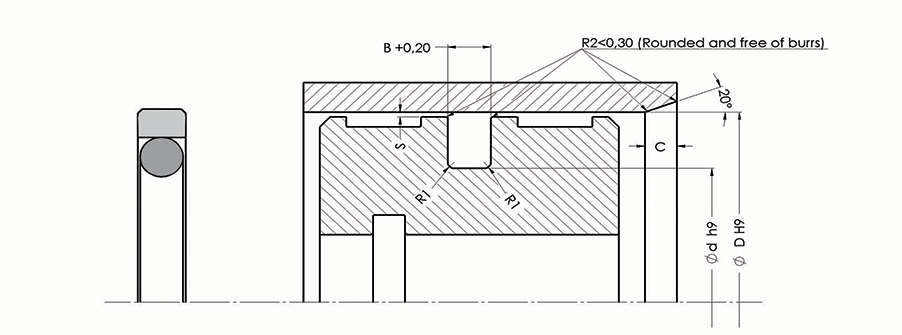

ALP NO DIMENSION Ød ØD B C R1
A301 012-007,1 12X7,1X2,2 7.1 12 2.2 3 0.4
A301 014-009,1 14X9,1X2,2 9.1 14 2.2 3 0.4
A301 015-007,5 15X7,5X3,2 7.5 15 3.2 4.5 0.6
A301 016-008,5 16X8,5X3,2 8.5 16 3.2 4.5 0.6
A301 018-010,5 18X10,5X3,2 10.5 18 3.2 4.5 0.6
A301 018-013,1 18X13,1X2,2 13.1 18 2.2 3 0.4
A301 020-012,5 20X12,5X3,2 12.5 20 3.2 4.5 0.6
A301 025-014 25X14X4,2 14 25 4.2 6 1
A301 025-017,5 25X17,5X3,2 17.5 25 3.2 4.5 0.6
A301 030-019,3 30X19,3X3,2 19.3 30 3.2 6 1
A301 030-022,5 30X22,5X3,2 22.5 30 3.2 4.5 0.6
A301 031,7-023,47 31,7X23,47X3,2 23.47 31.7 3.2 5 0.7
A301 032-021 32X21X4,2 21 32 4.2 6 1
A301 032-024,5 32X24,5X3,2 24.5 32 3.2 4.5 0.6
A301 035-027,5 35X27,5X3,2 27.5 35 3.2 4.5 0.6
A301 036-028,5 36X28,5X3,2 28.5 36 3.2 4.5 0.6
A301 038,1-030,6 38,1X30,6X3,2 30.6 38.1 3.2 4.5 0.6
A301 040-029 40X29X4,2 29 40 4.2 6 1
A301 040-029,5 40X29,5X4,2 29.5 40 4.2 6 1
A301 040-032,5 40X32,5X3,2 32.5 40 3.2 4.5 0.6
A301 042-031 42X31X4,2 31 42 4.2 6 1
A301 045-034 45X34X4,2 34 45 4.2 6 1
A301 046-037,7 46X37,7X3,2 37.7 46 3.2 5 0.7
A301 048-037 48X37X4,2 37 48 4.2 6 1
A301 050,8-039,8 50,8X39,8X4,2 39.8 50.8 4.2 6 1
A301 050-034,5 50X34,5X6,3 34.5 50 6.3 8 1.3
A301 050-039 50X39X4,2 39 50 4.2 6 1
A301 055-039,5 55X39,5X6,3 39.5 55 6.3 8 1.3
A301 055-044 55X44X4,2 44 55 4.2 6 1
A301 056-045 56X45X4,2 45 56 4.2 6 1
A301 056-046 56X46X6,3 46 56 6.3 6 1
A301 060-044,5 60X44,5X6,3 44.5 60 6.3 8 1.3
A301 060-049 60X49X4,2 49 60 4.2 6 1
A301 062-051 62X51X4,2 51 62 4.2 6 1
A301 063,5-056 63,5X56X3,2 56 63.5 3.2 4.5 0.6
A301 063-042 63X42X8,1 42 63 8.1 10.5 1.8
A301 063-047,5 63X47,5X6,3 47.5 63 6.3 8 1.3
A301 063-052 63X52X4,2 52 63 4.2 6 1
A301 063-055,5 63X55,5X3,2 55.5 63 3.2 4.5 0.6
A301 065-049,5 65X49,5X6,3 49.5 65 6.3 8 1.3
A301 065-054 65X54X4,2 54 65 4.2 6 1
A301 068-057 68X57X4,2 57 68 4.2 6 1
A301 070-054,5 70X54,5X6,3 54.5 70 6.3 8 1.3
A301 070-059 70X59X4,2 59 70 4.2 6 1
A301 075-059,5 75X59,5X6,3 59.5 75 6.3 8 1.3
A301 075-064 75X64X4,2 64 75 4.2 6 1
A301 076-065 76X65X4,2 65 76 4.2 6 1
A301 080-059 80X59X8,1 59 80 8.1 10.5 1.8
A301 080-064,5 80X64,5X6,3 64.5 80 6.3 8 1.3
A301 080-069 80X69X4,2 69 80 4.2 6 1
A301 082,6-067,1 82,6X67,1X6,3 67.1 82.6 6.3 8 1.3
A301 085-064 85X64X8,1 64 85 8.1 10.5 1.8
A301 085-069,5 85X69,5X6,3 69.5 85 6.3 8 1.3
A301 085-074 85X74X4,2 74 85 4.2 6 1
A301 090-069 90X69X8,1 69 90 8.1 10.5 1.8
A301 090-074,5 90X74,5X6,3 74.5 90 6.3 8 1.3
A301 090-079 90X79X4,2 79 90 4.2 6 1
A301 095-079,5 95X79,5X6,3 79.5 95 6.3 8 1.3
A301 100-079 100X79X8,1 79 100 8.1 10.5 1.8
A301 100-084,5 100X84,5X6,3 84.5 100 6.3 8 1.3
A301 100-089 100X89X4,2 89 100 4.2 6 1
A301 105-089,5 105X89,5X6,3 89.5 105 6.3 8 1.3
A301 110-089 110X89X8,1 89 110 8.1 10.5 1.8
A301 110-094,5 110X94,5X6,3 94.5 110 6.3 8 1.3
A301 110-099 110X99X4,2 99 110 4.2 6 1
A301 115-094 115X94X8,1 94 115 8.1 10.5 1.8
A301 115-099,5 115X99,5X6,3 99.5 115 6.3 8 1.3
A301 120-099 120X99X8,1 99 120 8.1 10.5 1.8
A301 120-104,5 120X104,5X6,3 104.5 120 6.3 8 1.3
A301 125-104 125X104X8,1 104 125 8.1 10.5 1.8
A301 125-109,5 125X109,5X6,3 109.5 125 6.3 8 1.3
A301 125-114 125X114X4,2 114 125 4.2 6 1
A301 127-111,5 127X111,5X6,3 111.5 127 6.3 8 1.3
A301 130-109 130X109X8,1 109 130 8.1 10.5 1.8
A301 130-114,5 130X114,5X6,3 114.5 130 6.3 8 1.3
A301 140-119 140X119X8,1 119 140 8.1 10.5 1.8
A301 140-124,5 140X124,5X6,3 124.5 140 6.3 8 1.3
A301 145-124 145X124X8,1 124 145 8.1 10.5 1.8
A301 150-129 150X129X8,1 129 150 8.1 10.5 1.8
A301 152,4-131,4 152,4X131,4X8,1 131.4 152.4 8.1 10.5 1.8
A301 155-134 155X134X8,1 134 155 8.1 10.5 1.8
A301 160-139 160X139X8,1 139 160 8.1 10.5 1.8
A301 165-144 165X144X8,1 144 165 8.1 10.5 1.8
A301 170-149 170X149X8,1 149 170 8.1 10.5 1.8
A301 180-159 180X159X8,1 159 180 8.1 10.5 1.8
A301 185-164 185X164X8,1 164 185 8.1 10.5 1.8
A301 188-167 188X167X8,1 167 188 8.1 10.5 1.8
A301 190-169 190X169X8,1 169 190 8.1 10.5 1.8
A301 198-177 198X177X8,1 177 198 8.1 10.5 1.8
A301 200-179 200X179X8,1 179 200 8.1 10.5 1.8
A301 200-184,5 200X184,5X6,3 184.5 200 6.3 8 1.3
A301 203,2-182,2 203,2X182,2X8,1 182.2 203.2 8.1 10.5 1.8
A301 205-184 205X184X8,1 184 205 8.1 10.5 1.8
A301 210-189 210X189X8,1 189 210 8.1 10.5 1.8
A301 215-194 215X194X8,1 194 215 8.1 10.5 1.8
A301 220-199 220X199X8,1 199 220 8.1 10.5 1.8
A301 225-204 225X204X8,1 204 225 8.1 10.5 1.8
A301 225-209,5 225X209,5X6,3 209.5 225 6.3 8 1.3
A301 230-209 230X209X8,1 209 230 8.1 10.5 1.8
A301 240-219 240X219X8,1 219 240 8.1 10.5 1.8
A301 245-224 245X224X8,1 224 245 8.1 10.5 1.8
A301 250-229 250X229X8,1 229 250 8.1 10.5 1.8
A301 254-233 254X233X8,1 233 254 8.1 10.5 1.8
A301 260-239 260X239X8,1 239 260 8.1 10.5 1.8
A301 265-244 265X244X8,1 244 265 8.1 10.5 1.8
A301 266,7-245,7 266,7X245,7X8,1 245 266.7 8.1 10.5 1.8
A301 270-249 270X249X8,1 249 270 8.1 10.5 1.8
A301 275-254 275X254X8,1 254 275 8.1 10.5 1.8
A301 280-259 280X259X8,1 259 280 8.1 10.5 1.8
A301 300-279 300X279X8,1 279 300 8.1 10.5 1.8
A301 304,8-283,8 304,8X283,8X8,1 283 304.8 8.1 10.5 1.8
A301 305-284 305X284X8,1 284 305 8.1 105 1.8
A301 310-289 310X289X8,1 289 310 8.1 10.5 1.8
A301 320-295,5 320X295,5X8,1 295.5 320 8.1 12 1.8
A301 320-299 320X299X8,1 299 320 8.1 10.5 1.8
A301 330-305,5 330X305,5X8,1 305.5 330 8.1 12 1.8
A301 340-315,5 340X315,5X8,1 315.5 340 8.1 12 1.8
A301 340-319 340X319X8,1 319 340 8.1 10.5 1.8
A301 350-325,5 350X325,5X8,1 325.5 350 8.1 12 1.8
A301 360-335,5 360X335,5X8,1 335.5 360 8.1 12 1.8
A301 370-345,5 370X345,5X8,1 345.5 370 8.1 12 1.8
A301 380-355,5 380X355,5X8,1 355.5 380 8.1 12 1.8
A301 390-365,5 390X365,5X8,1 365.5 390 8.1 12 1.8
A301 400-375,5 400X375,5X8,1 375.5 400 8.1 12 1.8
A301 420-395,5 420X395,5X8,1 395.5 420 8.1 12 1.8
A301 430-405,5 430X405,5X8,1 405.5 430 8.1 12 1.8
A301 450-425,5 450X425,5X8,1 425.5 450 8.1 12 1.8
A301 460-435,5 460X435,5X8,1 435.5 460 8.1 12 1.8
A301 480-455,5 480X455,5X8,1 455.5 480 8.1 12 1.8
A301 485-460,5 485X460,5X8,1 460.5 485 8.1 12 1.8
A301 500-475,5 500X475,5X8,1 475.5 500 8.1 12 1.8
A301 520-495,5 520X495,5X8,1 495.5 520 8.1 12 1.8
A301 530-505,5 530X505,5X8,1 505.5 530 8.1 12 1.8
A301 540-515,5 540X515,5X8,1 515.5 540 8.1 12 1.8

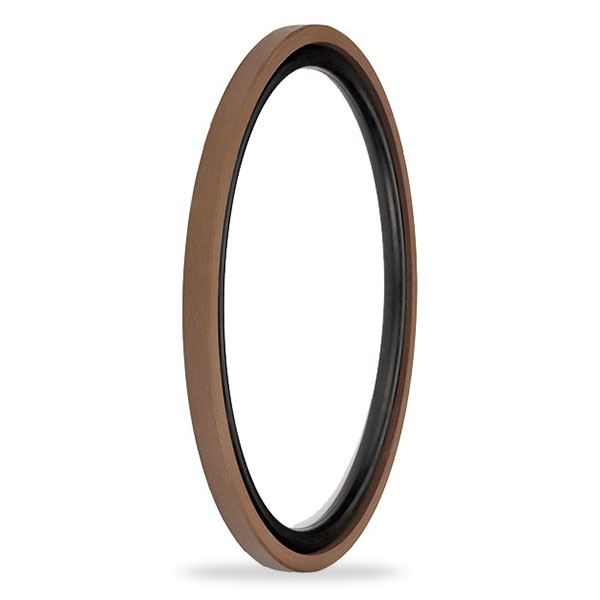

A301 ما از ترکیب خاصی از مواد PTFE برنزی با ماشین کاری و ترکیبی از یک حلقه اورینگ که به عنوان حلقه فشار دهنده استفاده می شود ساخته شده است.

با توجه به نیروی اصطکاک بسیار کم که یکی از ویژگی های برتر مواد PTFE است، در سرعت های لغزشی بالا با خیال راحت از آنها استفاده می شود. آنها همچنین در سیالات غیر از روغن های معدنی با تغییر مواد اورینگ بسیار کارآمد عمل می کنند.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+105 درجه سانتیگراد
سرعت کشویی 5 متر بر ثانیه
مواد PTFE + برنز / 70 NBR
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.2 میکرومتر ≤2 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤6.3 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤15 میکرومتر
فضای بازده (حداکثر)
عرض اسلات فشار
150 250 400
2.2 0.3 0.20 0.15
3.2 0.4 0.25 0.15
4.2 0.4 0.25 0.20
6.3 0.5 0.3 0.20
8.1 0.6 0.35 0.25
9.5 0.7 0.50 0.30
