  5. A163

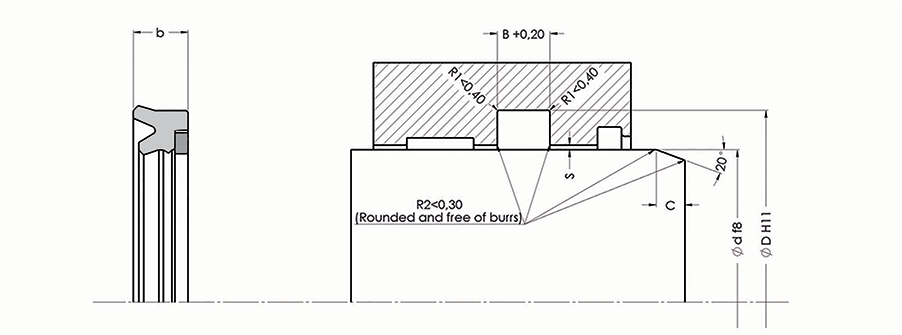

ALP NO DIMENSION Ød ØD b B C
A163-022 22X30X6 22 30 6 7 4
A163-025 25X35X5 25 35 5 6 4
A163-028 28X38X6 28 38 6 7 4
A163-028/1 28X35,5X5 28 35.5 5 6 4
A163-030 30X40X8 30 40 6 7 4
A163-032 32X45X9,5 32 45 9.5 10.5 6
A163-035 35X45X8 35 45 8 9 4
A163-035 35X45X8 35 45 8 9 4
A163-035/1 35X45X7 35 45 7 8 4
A163-035/2 35X44X5,5 35 44 5.5 6.5 4
A163-036 36X46X8 36 46 8 9 4
A163-036/1 36X44X5,5 36 44 5.5 6.5 4
A163-040 40X50X10 40 50 10 11 4
A163-040/1 40X52X12 40 52 12 13 6
A163-040/2 40X52X10,9 40 52 10.9 11.9 6
A163-045 45X55X10 45 55 10 11 4
A163-045/1 45X55X7 45 55 7 8 4
A163-050 50X60X10 50 60 10 11 4
A163-050/1 50X62X8 50 62 8 9 6
A163-052 52X68X10 52 68 10 11 6.5
A163-055 55X65X10 55 65 10 11 4
A163-055/1 55X65X12 55 65 12 13 4
A163-056 56X71X10 56 71 10 11 6.5
A163-060 60X70X10 60 70 10 11 4
A163-060/1 60X75X12 60 75 12 13 6.5
A163-060/2 60X68X13,5 60 68 13.5 14.5 4
A163-063 63X75X8 63 75 8 9 6
A163-063/1 63X75X9 63 75 9 10 6
A163-063/2 63X75X8,5 63 75 8.5 9.5 6
A163-063/3 63X78X10 63 78 10 11 6.5
A163-065 65X80X12 65 80 12 13 6.5
A163-070 70X80X10 70 80 10 11 4
A163-070/1 70X82X12 70 82 12 13 6
A163-070/2 70X85X11,5 70 85 11.5 12.5 6.5
A163-075 75X85X12 75 85 12 13 4
A163-078 78X86X13,5 78 86 13.5 14.5 4
A163-080 80X90X12 80 90 12 13 4
A163-080/1 80X92X11 80 92 11 12 6
A163-080/2 80X95X11,4 80 95 11.4 12.4 6.5
A163-085 85X100X12 85 100 12 13 6.5
A163-090 90X100X12 90 100 12 13 4
A163-090/1 90X105X10 90 105 10 11 6.5
A163-095 95X105X12 95 105 12 13 4
A163-100 100X115X12 100 115 12 13 6.5
A163-100/1 100X120X12 100 120 12 13 7
A163-115 115X125X12 115 125 12 13 4
A163-120 120X140X14,6 120 140 14.6 15.6 7
A163-125 125X140X11 125 140 11 12 6.5
A163-130 130X140X12 130 140 12 13 4
A163-135 135X145X12 135 145 12 13 4
A163-140 140X160X14,6 140 160 14.6 15.6 7
A163-160 160X170X12 160 170 12 13 4
A163-195 195X215X15 195 215 15 16 7
A163-200 200X220X15 200 220 15 16 7
A163-220/1 A163-220/1 220 240 15 16 7

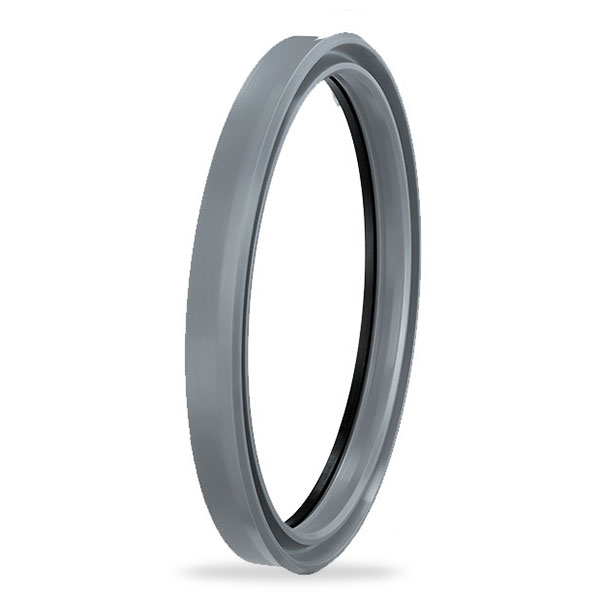

نوترینگ‌های PU A163 با لبه‌های آب‌بندی داخلی پایینی طراحی شده‌اند، فقط برای استفاده در کاربردهای گلو تولید می‌شوند.

دومین لبه آب بندی دینامیکی که دارد ضخامت لایه روغن کمتری به جا می گذارد و در عین حال از ورود ذرات منفی که ممکن است از خارج سیستم می آیند به داخل سیلندر جلوگیری کند. حلقه پشتیبانی POM استحکام تسلیم بالایی را فراهم می کند.

به دلیل مواد PU ویژه سری با استحکام بالا، می توان آن را در کاربردهای سنگین استفاده کرد.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -30/+100 درجه سانتیگراد
سرعت کشویی 0.5 متر بر ثانیه
مواد 95 PU/POM
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.4 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.6 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر
فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
حداکثر S (mm) 1.0 0.8 0.6
