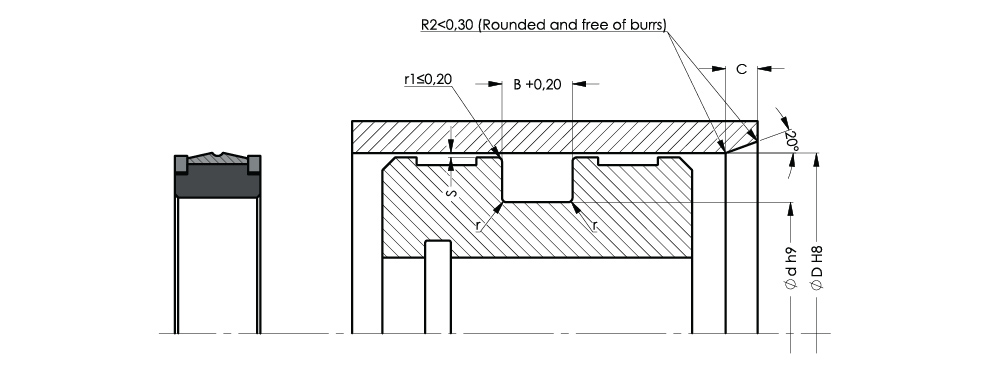

کاسه نمدهای پیستون پارچه ای A113 کاسه نمد پیستونی دو کاره سه تکه با دو حلقه پشتی POM و یک حلقه NBR ویژه است.
بر خلاف سایر کاسه نمدهای استاندارد مشابه، سطح دینامیکی رینگ A113 NBR با پارچه ای که با روش خاصی تولید شده است تقویت می شود.
پارچه مخصوص که در سیالات حاوی آب بهتر عمل می کند، به ویژه در کاربردهای معدنی توصیه می شود.
از آنجایی که آب موجود در سیال را جذب نمی کند، برخلاف جایگزین ها، تغییری در حجم و کیفیت سطح ایجاد نمی کند.
به این ترتیب عملکرد یکسانی را همیشه ارائه می دهد.
قسمت پوشیده شده نیز خاصیت جریان و اصطکاک را افزایش می دهد.
| داده های تکنیکی |
| فشار عملیاتی |
500 بار |
| دمای عملیاتی |
-30/+105 درجه سانتیگراد |
| سرعت لغزش |
0.5 متر بر ثانیه |
| مواد |
80 NBR / پارچه مخصوص NBR / POM |
| نوع سیال |
روغن های معدنی |
| زبری سطح |
| |
ra |
Rmax |
| سطح دینامیک |
≤0.4 میکرومتر |
≤3.2μm |
| قطر کانال |
≤1.6 میکرومتر |
≤6.3 میکرومتر |
| سطوح جانبی |
≤3.2 میکرومتر |
≤16 میکرومتر |
| فضای بازده (S Max.) |
| ضخامت دیوار |
فشار |
| 250 |
320 |
400 |
500 |
| ≤80 |
0.60 |
0.55 |
0.45 |
0.35 |
| > 80 |
0.65 |
0.60 |
0.50 |
0.40 |
