  5. A161
ALP NO DIMENSION Ød ØD b B C
A161-002 PU 2X5,5X2,6 2 5.5 2.6 3.1 2
A161-004 PU 4X12X6 4 12 6 7 4
A161-004/1 PU 4X12X4,5 4 12 4.5 5 4
A161-004/2 PU 4X8X3 4 8 3 3.5 2
A161-005 PU 5X10X4 5 10 4 4.5 2
A161-006 PU 6,35X12,7X3,96 6.35 12.7 3.96 4.46 3
A161-006/1 PU 6X12X4 6 12 4 4.5 3
A161-008 PU 8X13,2X3,1 8 13.2 3.1 3.6 2
A161-008/1 PU 8X16X5,5 8 16 5.5 6.5 4
A161-008/2 PU 8X14X4,5 8 14 4.5 5 3
A161-008/3 PU 8X14X4 8 14 4 4.5 3
A161-009 PU 9,52X16,5X3,96 9.52 16.5 3.96 4.46 3.5
A161-010 PU 10X14X4 10 14 4 4.5 2
A161-010/1 PU 10X18X5,5 10 18 5.5 6.5 4
A161-010/2 PU 10X13,6X2,3 10 13.6 2.3 2.8 2
A161-010/3 PU 10X14X2 10 14 2 2.5 2
A161-010/4 PU 10X16X4,5 10 16 4.5 5 3
A161-012 PU 12X22X7,5 12 22 7.5 8.5 4.5
A161-012/1 PU 12X18X4,5 12 18 4.5 5 3
A161-012/2 PU 12X20X5,5 12 20 5.5 6.5 4
A161-014 PU 14X18X4 14 18 4 4.5 2
A161-014/1 PU 14X22X5,5 14 22 5.5 6.5 4
A161-014/2 PU 14,28X20,63X4,76 14.28 20.63 4.76 5.76 3
A161-015 PU 15X23X6,3 15 23 6.3 7.3 4
A161-015/1 PU 15,87X22,22X4,76 15.87 22.22 4.76 5.76 3
A161-015/2 PU 15X19X4 15 19 4 4.5 2
A161-016 PU 16X24X5 16 24 5 6.00 4
A161-016/1 PU 16X24X5,5 16 24 5.5 6.5 4
A161-016/2 PU 16X26X7 16 26 7 8 4.5
A161-016/3 PU 16X23X5,5 16 23 5.5 6.5 3.5
A161-016/4 PU 16X22,5X4,5 16 22.5 4.5 5 3
A161-016/5 PU 16X22X5 16 22 5 6.00 3
A161-016/6 PU 16X20,6X3,3 16 20.6 3.3 3.8 3
A161-018 PU 18X24X5 18 24 5 6.00 3
A161-018/1 PU 18X25X5 18 25 5 6.00 3.5
A161-018/2 PU 18X25X5,5 18 25 5.5 6.5 3.5
A161-018/3 PU 18X26X4,5 18 26 4.5 5 4
A161-018/4 PU 18X28X8,2 18 28 8.2 9.2 4.5
A161-018/5 PU 18X25X4,5 18 25 4.5 5 3.5
A161-018/6 PU 18X26X5,5 18 26 5.5 6.5 4
A161-018/7 PU 18X24X4,2 18 24 4.2 4.7 3
A161-019 PU 19,05X25,4X4,76 19.05 25.4 4.76 5.76 3
A161-020 PU 20X30X6 20 30 6 7 4.5
A161-020/1 PU 20X28X5,5 20 28 5.5 6.5 4
A161-020/2 PU 20X30X8 20 30 8 9 4.5
A161-020/3 PU 20X30X7 20 30 7 8 4.5
A161-020/5 PU 20X28X5,8 20 28 5.8 6.8 4
A161-022 PU 22X30X7 22 30 7 8 4
A161-022/1 PU 22X30X8 22 30 8 9 4
A161-022/2 PU 22X32X6 22 32 6 7 4.5
A161-022/3 PU 22X30X5,7 22 30 5.7 6.7 4
A161-022/5 PU 22,22X31,75X6,35 22.22 31.75 6.35 7.35 4.5
A161-022/6 PU 22,22X31,75X4,76 22.22 31.75 4.76 5.26 4.5
A161-022/7 PU 22X30X5,3 22 30 5.3 6.3 4
A161-022/8 PU 22X29X5 22 29 5 6.00 3.5
A161-022/9 PU 22X30X5,5 22 30 5.5 6.5 4
A161-024 PU 24X34X8,5 24 34 8.5 9.5 4.5
A161-024/1 PU 24X32X5,5 24 32 5.5 6.5 4
A161-024/2 PU 24,5X30X4,4 24.5 30 4.4 4.9 4.5
A161-025 PU 25X35X6 25 35 6 7 4.5
A161-025/1 PU 25X35X8 25 35 8 9 4.5
A161-025/2 PU 25X33X5,5 25 33 5.5 6.5 4
A161-025/3 PU 25X32X6 25 32 6 7 3.5
A161-025/4 PU 25X32X5,5 25 32 5.5 6.5 3.5
A161-025/5 PU 25X37X6 25 37 6 7 5
A161-025/6 PU 25X32X7 25 32 7 8 3.5
A161-025/7 PU 25X33X10 25 33 10 11 4
A161-025/8 PU 25X35X7 25 35 7 8 4.5
A161-026 PU 26,99X36,51X6,35 26.99 36.51 6.35 7.35 4.5
A161-028 PU 28X38X6 28 38 6 7 4.5
A161-028/1 PU 28X38X7 28 38 7 8 4.5
A161-028/2 PU 28X38X8 28 38 8 9 4.5
A161-028/3 PU 28X36X5,7 28 36 5.7 6.7 4
A161-028/4 PU 28X36X5,5 28 36 5.5 6.5 4
A161-028/5 PU 28X36X8 28 36 8 9 4
A161-028/6 PU 28X35,5X5 28 35.5 5 6.00 4
A161-028/7 PU 28X36X5,3 28 36 5.3 6.3 4
A161-030 PU 30X40X8 30 40 8 9 4.5
A161-030/1 PU 30X42X8,5 30 42 8.5 9.5 5
A161-030/2 PU 30X40X7 30 40 7 8 4.5
A161-030/3 PU 30X38X5,7 30 38 5.7 6.7 4
A161-030/4 PU 30X38X8 30 38 8 9 4
A161-030/5 PU 30X38X6,3 30 38 6.3 7.3 4
A161-030/6 PU 30,16X38,1X6,35 30.16 38.1 6.35 7.35 4
A161-032 PU 32X42X7 32 42 7 8 4.5
A161-032/1 PU 32X40X5,7 32 40 5.7 6.7 4
A161-032/2 PU 32X40X8 32 40 8 9 4
A161-032/3 PU 32X48X8 32 48 8 9 5.5
A161-034 PU 34X44X7 34 44 7 8 4.5
A161-035 PU 35X45X8 35 45 8 9 4.5
A161-035/1 PU 35X45X7 35 45 7 8 4.5
A161-035/2 PU 35X45X10 35 45 10 11 4.5
A161-035/3 PU 35X43X8 35 43 8 9 4
A161-035/4 PU 35X43X6 35 43 6 7 4
A161-035/5 PU 35,5X45,2X6 35.5 45.2 6 7 4.5
A161-035/7 PU 35X45X6 35 45 6 7 4.5
A161-035/8 PU 35X40X6 35 40 6 7 2
A161-035/9 PU 35X43X5,3 35 43 5.3 6.3 4
A161-036 PU 36X46X8 36 46 8 9 4.5
A161-036/1 PU 36X46X10 36 46 10 11 4.5
A161-036/2 PU 36X44X5,7 36 44 5.7 6.7 4
A161-036/2 PU 36X44X5,7 36 44 5.7 6.7 4
A161-036/3 PU 36X44X5,5 36 44 5.5 6.5 4
A161-036/4 PU 36X46X7 36 46 7 8 4.5
A161-036/5 PU 36X44X6 36 44 6 7 4
A161-036/6 PU 36X44X8 36 44 8 9 4
A161-037 PU 37X47X8 37 47 8 9 4.5
A161-038 PU 38,1X50,8X9,52 38.1 50.8 9.52 10.52 5
A161-040 PU 40X50X10 40 50 10 11 4.5
A161-040/1 PU 40X50X8 40 50 8 9 4.5
A161-040/2 PU 40X48X8 40 48 8 9 4
A161-040/3 PU 40X50X7 40 50 7 8 4.5
A161-040/5 PU 40X48X5,4 40 48 5.4 6.4 4
A161-040/6 PU 40X48X5,8 40 48 5.8 6.8 4
A161-041 PU 41,27X50,8X5,56 41.27 50.8 5.56 6.65 4.5
A161-045 PU 45X55X10 45 55 10 11 4.5
A161-045/1 PU 45X55X7 45 55 7 8 4.5
A161-045/2 PU 45X60X9 45 60 9 10 5.5
A161-045/3 PU 45X60X7 45 60 7 8 5.5
A161-045/4 PU 45X55X7,3 45 55 7.3 8.3 4.5
A161-045/5 PU 45X55X6 45 55 6 7 4.5
A161-045/6 PU 45X61X12 45 61 12 13 5.5
A161-045/7 PU 45X62X8 45 62 8 9 5.5
A161-045/8 PU 45X55X5,8 45 55 5.8 6.8 4.5
A161-047 PU 47X56,3X9 47 56.3 9 10 4.5
A161-050 PU 50X60X10 50 60 10 11 4.5
A161-050/1 PU 50X65X10 50 65 10 11 5.5
A161-050/2 PU 50X60X7 50 60 7 8 4.5
A161-050/3 PU 50X62X8 50 62 8 9 5
A161-050/4 PU 50X65X9 50 65 9 10 5.5
A161-050/5 PU 50X60X7,5 50 60 7.5 8.5 4.5
A161-050/6 PU 50X60X6 50 60 6 7 4.5
A161-050/7 PU 50X65X11,5 50 65 11.5 12.5 5.5
A161-055 PU 55X65X10 55 65 10 11 4.5
A161-055/1 PU 55X65X7,3 55 65 7.3 8.3 4.5
A161-055/2 PU 55X70X10 55 70 10 11 5.5
A161-056 PU 56X68X8,5 56 68 8.5 9.5 5
A161-056/1 PU 56X71X11,5 56 71 11.5 12.5 5.5
A161-056/2 PU 56X66X10 56 66 10 11 4.5
A161-060 PU 60X70X10 60 70 10 11 4.5
A161-060/1 PU 60X70X12 60 70 12 13 4.5
A161-060/2 PU 60X75X12 60 75 12 13 5.5
A161-060/3 PU 60X70X11 60 70 11 12 4.5
A161-060/4 PU 60X74X8 60 74 8 9 5
A161-060/5 PU 60X72X8,5 60 72 8.5 9.5 5
A161-060/6 PU 60X80X12 60 80 12 13 6
A161-060/7 PU 60X70X7 60 70 7 8 4.5
A161-063 PU 63X75X8,5 63 75 8.5 9.5 5
A161-063/1 PU 63X73X6,5 63 73 6.5 7.5 4.5
A161-063/2 PU 63,5X76,2X9,52 63.5 76.2 9.52 10.52 5
A161-063/3 PU 63X78,1X5,8 63 78.1 5.8 6.8 5.5
A161-063/4 PU 63X83X12 63 83 12 13 6
A161-065 PU 65X75X10 65 75 10 11 4.5
A161-068 PU 68X80X12 68 80 12 13 5
A161-069 PU 69,85X82,5X9,52 69.85 82.5 9.52 10.52 5
A161-070 PU 70X80X12 70 80 12 13 4.5
A161-070/1 PU 70X85X10 70 85 10 11 5.5
A161-070/2 PU 70X85X12 70 85 12 13 5.5
A161-070/3 PU 70X82X8,5 70 82 8.5 9.5 5
A161-075 PU 75X85X12 75 85 12 13 4.5
A161-075/1 PU 75X85X7,2 75 85 7.2 8.2 4.5
A161-078 PU 78X88X8 78 88 8 9 4.5
A161-080 PU 80X90X12 80 90 12 13 4.5
A161-080/1 PU 80X92X8,5 80 92 8.5 5
A161-080/2 PU 80X92X9,5 80 92 9.5 10.5 5
A161-080/3 PU 80X90X7 80 90 7 8 4.5
A161-085 PU 85X95X12 85 95 12 13 4.5
A161-085/1 PU 85X95X7 85 95 7 8 4.5
A161-085/2 PU 85X100X9 85 100 9 10 5.5
A161-090 PU 90X100X12 90 100 12 13 4.5
A161-090/1 PU 90X102X8,5 90 102 8.5 9.5 5
A161-090/2 PU 90X105X12 90 105 12 13 5.5
A161-095 PU 95X105X12 95 105 12 13 4.5
A161-100 PU 100X110X14 100 110 14 15 4.5
A161-100/1 PU 100X115X12 100 115 12 13 5.5
A161-100/2 PU 100X115X10 100 115 10 11 5.5
A161-105 PU 105X120X12 105 120 12 13 5.5
A161-105/1 PU 105X120X10 105 120 10 11 5.5
A161-110 PU 110X130X14 110 130 14 15 6
A161-120 PU 120X140X14,6 120 140 14.6 15.6 6
A161-120/1 PU 120X135X9,5 120 135 9.5 10.5 5.5
A161-125 PU 125X145X12 125 145 12 13 6
A161-135 PU 135X145X12 135 145 12 13 4.5
A161-140 PU 140X160X14 140 160 14 15 6
A161-150 PU 150X160X13,5 150 160 13.5 14.5 4.5
A161-150/1 PU 150X170X15 150 170 15 16 6
A161-155 PU 155X165X12 155 165 12 13 4.5
A161-160 PU 160X170X12 160 170 12 13 4.5
A161-180 PU 180X200X11,5 180 200 11.5 12.5 6
A161-190 PU 190X210X15 190 210 12 16 6
A161-220 PU 220X240X15 220 240 15 16 6
A161-240 PU 240X260X15 240 260 15 16 6

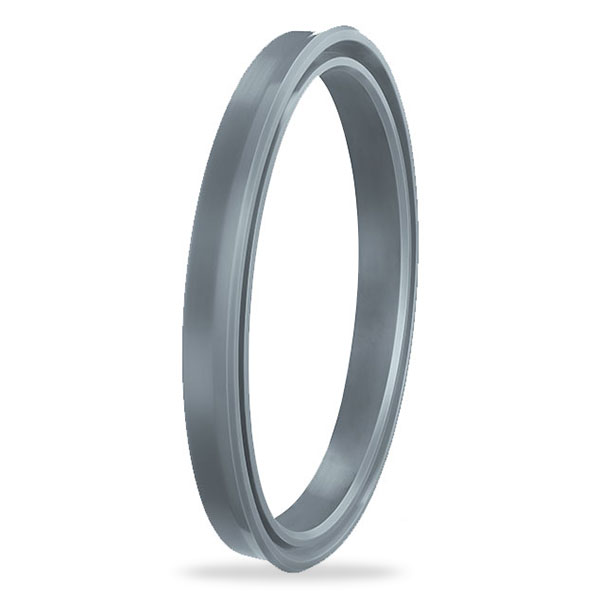

پکینگ A161 با لبه آب بندی داخلی پایینی طراحی شده اند، فقط برای استفاده در کاربردهای گلو تولید می شوند.

به دلیل مواد PU ویژه سری با استحکام بالا، می توان آن را در کاربردهای سنگین استفاده کرد.



داده های تکنیکی
فشار عملیاتی 400 بار
دمای عملیاتی -35/+110 درجه سانتیگراد
سرعت لغزش 0.5 متر بر ثانیه
مواد 95 PU
نوع سیال روغن های معدنی
زبری سطح
  ra Rmax
سطح دینامیک ≤0.3 میکرومتر ≤3.0 میکرومتر
قطر کانال ≤1.8 میکرومتر ≤10.0 میکرومتر
سطوح جانبی ≤3.2 میکرومتر ≤16.0 میکرومتر

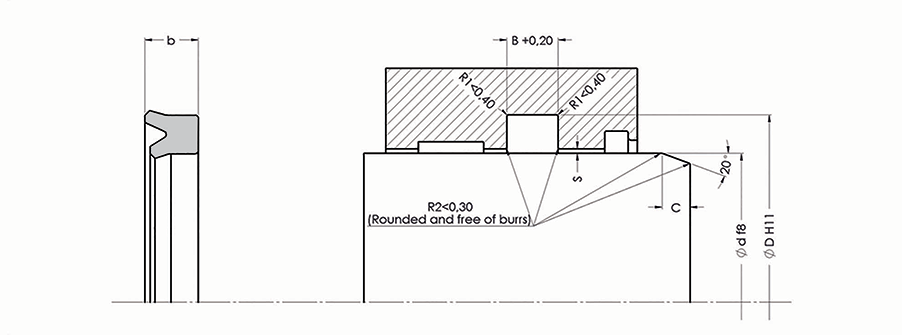

فضای بازده (حداکثر) PU
ضخامت دیوار فشار
150 250 400
≤5 0.30 0.20 0.15
> 5 0.35 0.25 0.20
