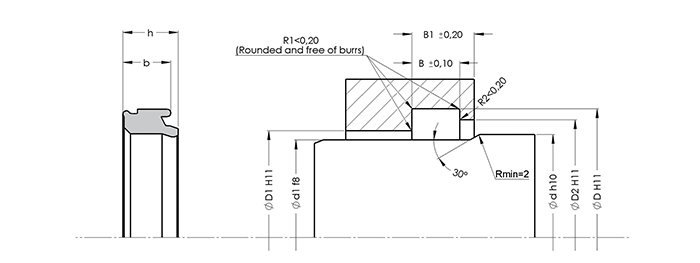

ALP NO DIMENSION Ød ØD b B ØD1 Ød1 ØD2 h B1
A855-008 PU 8X11,6X3,5/2,8 8 11.6 2.8 3.3 8.5 4 10 3.5 5.3
A855-009 PU 9,5X15X4,6/3,7 9.5 15 3.7 4.5 10 5.5 12 4.6 6.5
A855-012 PU 12X18X5/4,1 12 18 4.1 4.8 13 8 15.5 5 6.8
A855-012/1 PU 12X20X8/6,2 12 20 6.2 7 13 8 8 8 9
A855-014 14X22X8/6,2 14 22 6.2 7 15 10 19 8 9
A855-014 PU 14X22X8/6,2 14 22 6.2 7 15 10 19 8 9
A855-016 PU 16X24X8/6,2 16 24 6.2 7 17 12 21 8 9
A855-016/1 16X22X5,5/4,5 16 22 4.5 5.2 17 12 19.5 5.5 7.2
A855-016/1 PU 16X22X5,5/4,5 16 22 4.5 5.2 17 12 19.5 5.5 7.2
A855-020 20X28X8/6,2 20 28 6.2 7 21 16 24 8 9
A855-020 PU 20X28X8/6,2 20 28 6.2 7 21 16 24 8 9
A855-024 PU 24X32X8/6,2 24 32 6.2 7 25 20 28 8 9
A855-025 25X33X7,8/6,3 25 33 6.3 7 26 21 29 7.8 9
A855-025 PU 25X33X7,8/6,3 25 33 6.3 7 26 21 29 7.8 9
A855-025/1 25X35X7,8/6,3 25 35 6.3 7 26 21 30 7.8 9
A855-025/1 PU 25X35X7,8/6,3 25 35 6.3 7 26 21 30 7.8 9
A855-028 28X36X7,8/6,3 28 36 6.3 7 29 24 32 7.8 9
A855-028 PU 28X36X7,8/6,3 28 36 6.3 7 29 24 32 7.8 9
A855-030 30X40X8/6,2 30 40 6.2 7 31.5 26 35 8 9
A855-030 PU 30X40X8/6,2 30 40 6.2 7 31.5 26 35 8 9
A855-032 PU 32X40X8/6,2 32 40 6.2 7 33.5 28 37 8 9
A855-032/1 32X42X7,8/6,2 32 42 6.2 7 33.5 28 37 7.8 9
A855-032/1 PU 32X42X7,8/6,2 32 42 6.2 7 33.5 28 37 7.8 9
A855-036 36X46X8/6,2 36 46 6.2 7 37.5 32 41 8 9
A855-036 PU 36X46X8/6,2 36 46 6.2 7 37.5 32 41 8 9
A855-036 PU 36X46X8/6,2 36 46 6.2 7 37.5 32 41 8 9
A855-040 PU 40X50X7,8/6,3 40 50 6.3 7 41.5 32 45 7.8 9
A855-045 PU 45X55X6/4 45 55 4 5.4 46.5 41 51 6 7.3
A855-050 50X67X11/11 50 67 11 12.5 53 46 58 11 14.5
A855-050 PU 50X67X11/11 50 67 11 12.5 53 46 58 11 14.5
A855-050/1 PU 50X60X8/6,2 50 60 6.2 7 51.5 46 55 7.8 9
A855-057 PU 57X74X11/11 57 74 11 12.5 60 53 65 11 14.5
A855-070 PU 70X87X11/11 70 87 11 12.5 73 66 78 11 14.5
A855-078 78X95X11/11 78 95 11 12.5 81 74 86 11 14.5

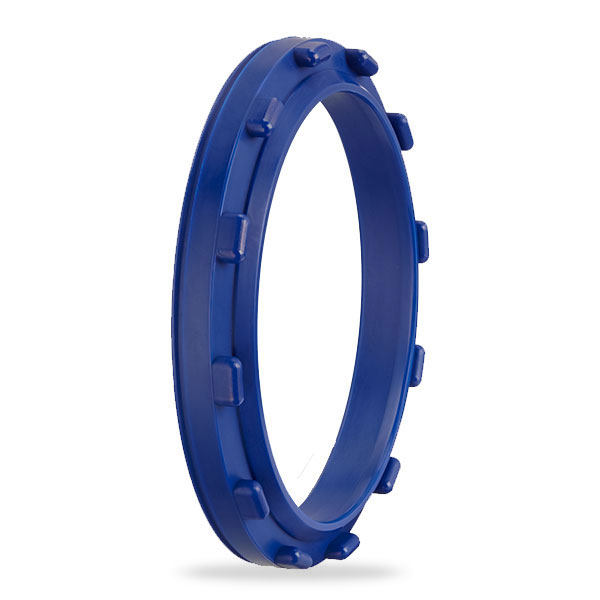

در سیلندرهای پنوماتیک برای کاهش سرعت سیلندر در پایان حرکت سریع استفاده می شود. آنها به عنوان استاندارد از مواد PU تولید می شوند. پکینگ بالشتک پنوماتیک A855 برای کاهش سرعت سیلندر پس از حرکات سریع استفاده می شود. تولید استاندارد آنها از مواد PU است.



داده های تکنیکی
مواد تشکیل دهنده استاندارد PU  NBR
فشار عملیاتی 16 میله 12 بار
سرعت لغزش 1 متر بر ثانیه 1 متر بر ثانیه
دمای عملیاتی -30/+80 درجه سانتی گراد -30/+105 درجه سانتیگراد
مواد 92 PU 90 NBR
نوع سیال هوای بدون تهویه هوای مطبوع
زبری سطح
  Rmax
در حال اجرا سطح ≤4 میکرومتر
قطر کانال ≤10 میکرومتر
سطوح جانبی ≤15 میکرومتر
