  5. A803

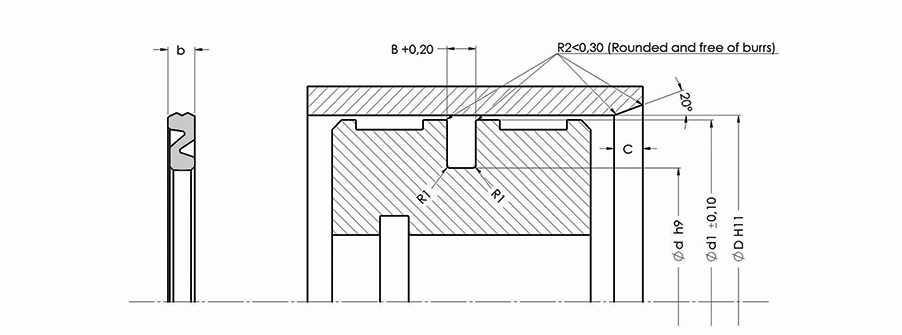

ALP NO DIMENSION Ød ØD b B C Ød1
A803-012 12X7X2 7 12 2 2.5 3.5 11.6
A803-016 16X9X2 9 16 2 2.5 3.5 15.6
A803-018 18X12X2,6 12 18 2.6 3.1 3.5 17.6
A803-020 20X13X2 13 20 2 2.5 5.5 19.6
A803-025 25X18X2 18 25 2 2.5 5.5 24.6
A803-028 28X19X2,5 19 28 2.5 3 5.5 27.6
A803-030 30X21X2,5 21 30 2.5 3 5.5 29.6
A803-032 32X23X2,5 23 32 2.5 3 5.5 31.6
A803-035 35X26X2,5 26 35 2.5 3 5.5 34.5
A803-040 40X31X2,5 31 40 2.5 3 5.5 39.5
A803-045 45X36X2,5 36 45 2.5 3 5.5 44.5
A803-050 50X41X2,5 41 50 2.5 3 5.5 49.5
A803-060 60X44X3,4 44 60 3.4 4 5.5 59.5
A803-063 63X51X3,4 51 63 3.4 4 5.5 62.5
A803-070 70X58X3,4 58 70 3.4 4 5.5 69.5
A803-080 80X68X3,4 68 80 3.4 4 5.5 79.5
A803-100 100X88X3,4 88 100 3.4 4 5.5 99.4
A803-125 125X110X4,4 110 125 4.4 5 5.5 124.4

آنها به ویژه در سیلندرهای پنوماتیکی با کورس کوتاه طراحی شده اند و از مواد NBR تولید می شوند.



داده های تکنیکی
فشار عملیاتی 12 بار
سرعت کشویی 1 متر بر ثانیه
دمای عملیاتی -30/+105 درجه سانتیگراد
مواد 70 NBR
نوع سیال هوای مطبوع
زبری سطح
  Rmax
در حال اجرا سطح ≤4 میکرومتر
قطر کانال ≤10 میکرومتر
سطوح جانبی ≤15 میکرومتر
